马扎克FH12800机床护板/钢板防护罩掌握防护罩核心技术,精选优质「分享小知识」+2025今日+排名一览

马扎克FH12800机床护板是机床的重要组成部分,它在保护机床导轨方面起着至关重要的作用。以下将对机床导轨防护罩进行详细介绍。
一、马扎克FH12800机床护板的功能
马扎克FH12800机床护板主要有以下几个功能:
  • 防止切屑、冷却液对导轨及传动机构的破坏和腐蚀:在机床加工过程中,会产生大量的切屑和冷却液。如果没有防护罩的保护,这些物质可能会进入导轨和传动机构,导致设备损坏。例如,高速机床导轨防护罩是高速数控机床的重要部件,主要用于防止切屑、冷却液对导轨及传动机构的破坏和腐蚀3
  • 提高机床的精度和寿命:防护罩可以减少外界因素对导轨的影响,从而保证机床的精度和稳定性。长期使用可以延长机床的使用寿命。
  • 降低振动和噪声:由于机床防护罩片主要由钣金件组成,其属于轻质量的薄壁件,很容易在电机或外部环境的激励下产生振动和噪声。因此,对罩片振动特性的研究很有必要。通过采用基于 ANSYS Workbench 的有限元计算与试验模态分析相结合的研究方法,可以得到罩片准确的固有频率与振型、薄弱环节及影响因素,为高速机床导轨防护罩结构设计提供有效的参考依据
  • 二、马扎克FH12800机床护板的类型

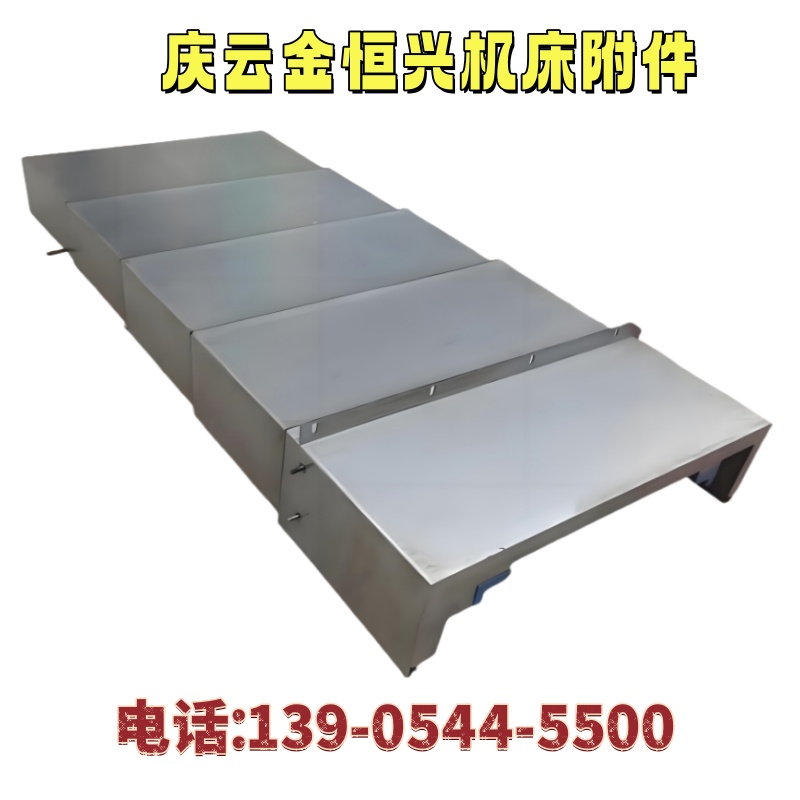

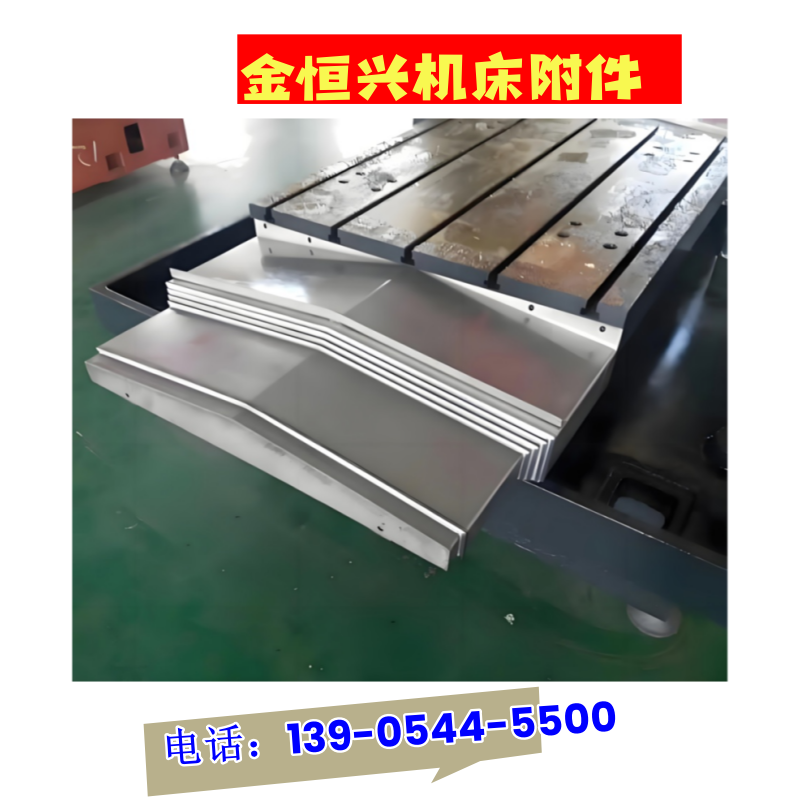

  • 钢板伸缩式防护罩:普通钢板伸缩式防护罩结构简单、造价低廉。但在机床高速运动情况下,层与层之间的卡沿和挡板会产生剧烈撞击而导致结构破坏。为实现机床在临界速度为 90~120m/min 的高速运动,可以在挡板上添加金属橡胶和使用剪力式结构(改进铰链式结构)两种改进方案。在 Solidworks 中完成建模,并在 ANSYS Workbench 中进行仿真,最终证实在挡板合适位置添加金属橡胶方案切实可行
  • 风琴式防护罩:风琴式防护罩具有压缩小、行程大等特点。例如,付庆明等人设计的带有防护装置的车床中,纵向进给机构的防护罩设有风琴式防尘罩、防尘罩、刮板和密封条;横向进给机构的防护罩设有风琴式防尘罩、防尘罩、刮板和密封条8
  • 其他类型
  • 数控机床导轨防护装置作为立式加工中心的重要部件之一,主要承担着机床导轨及伺服进给机构防护的作用
  • 数控线切割机床的防护罩涉及一种数控线切割机床的装置,包括左挡板和可折叠挡板。防护罩周边封闭,左挡板别设有送丝架槽和放线架槽,左挡板外侧设有止动销,可折叠挡板两端分别安装有可旋转的导向钩,可折叠挡板通过导向钩与左挡板紧固在一起,左挡板比可折叠挡板长,导向钩底部通过销安装在可折叠挡板的端部,导向钩的钩部与左挡板的上端紧固在一起,可折叠挡板包括后挡板、右挡板和前挡板,后挡板通过内铰链与右挡板连接,右挡板通过外铰链与前挡板连接。该防护罩使用方便,能防止杂质溅出机床,具有占地面积小、结构合理、美观大方、生产成本低等优点,易于推广使用
  • 三、马扎克FH12800机床护板的设计与开发
  • 结构设计
  • 导轨防护罩支撑装置的设计与开发需要考虑结构简单、安装方便、节省材料、节约制造成本等因素。通过对目前各种超长型设备的床身导轨进行分析,按照设计要求和设计原理,设计了适合于各类超长超大精密机床的导轨防护罩支撑装置
  • 高速机床导轨防护罩的设计需要考虑减振问题。采用橡胶减振垫可以降低机床导轨防护罩运行过程中产生的振动。选取颈式减振垫作为研究对象,用 Abaqus 分别对 4 种不同的橡胶材料进行了有限元仿真分析,得出减振垫失效位置,为导轨防护罩减振器设计提供依据
  • 材料选择
  • 在设计机床导轨防护罩时,需要选择合适的材料,以满足不同的使用要求。例如,可以选择具有良好耐磨性、耐腐蚀性和耐高温性的材料。
  • 对于高速机床导轨防护罩,可以考虑使用高强度、轻量化的材料,以减少防护罩的重量,提高机床的运行速度和精度。
  • 仿真分析
  • 利用有限元分析软件对机床导轨防护罩进行仿真分析,可以得到防护罩的应力、变形、振动等特性,为防护罩的设计和优化提供依据。例如,利用 ADAMS 软件对高速导轨防护装置进行动力学仿真,分析了防护装置各个罩片的运动;利用 AnsysWorkbench 软件对其进行瞬态动力学分析,从启动到停止的一个完整的往复阶段内,得出了防护装置整体的变形和应力,分析出了罩片的主平面为变形处,同动机构与罩片支架的铰接处等效应力。
  • 四、马扎克FH12800机床护板的测试与维护
  • 测试方法
  • 搭建高速防护实验装置,根据数控机床高速导轨防护装置和伺服进给传动系统的设计指标,对防护装置的罩片结构、刮刷机构、同动机构和进给传动系统的丝杠螺母副、伺服电机进行设计和选型。从测点布置、振动测量、数据采集三个方面制定了防护装置的振动测试方案,对搭建的高速防护实验装置进行不同快移速度与加速度下振动信号的采集,并对振动信号进行时域、频域分析,初步掌握了高速机床导轨防护装置的振动性能,并与仿真结果进行对比,验证启动和停止时的冲击载荷是引起高速防护装置的振动的主要原因。
  • 维护措施
  • 定期检查机床导轨防护罩的状态,及时发现和处理问题。例如,检查防护罩是否有损坏、变形、松动等情况,如有问题应及时更换或修理。
  • 对机床导轨防护罩进行清洁和保养,保持防护罩的清洁和良好的工作状态。可以使用专门的清洁剂和工具进行清洁,避免使用腐蚀性强的清洁剂。
  • 对机床导轨防护罩进行润滑,减少防护罩的磨损和摩擦。可以使用专门的润滑剂进行润滑,定期更换润滑剂。
  • 综上所述,马扎克FH12800机床护板在机床的运行和维护中起着重要的作用。通过合理的设计、选择合适的材料、进行仿真分析和测试以及采取有效的维护措施,可以提高机床导轨防护罩的性能和使用寿命,保证机床的正常运行。
    庆云金恒兴机床附件有限公司主打产品:机床排屑器、塑料拖链、钢制拖链、机床防护罩、风琴式防护罩、丝杠防护罩等。庆云金恒兴机床附件有限公司始终致力于机床排屑输送设备及冷却液过滤净化装置的开发、设计、生产和销售。 公司拥有研发设计队伍。以“做优质产品,创金恒兴品牌”的经营理念,努力打造机床附件产品的水平。我公司的产品品种齐全、交货及时,如果您在安装时有什么问题或见解,请及时与我公司售后联系,我公司会在24小时内帮您解决。

    标题:延安55*175桥式工程塑料拖链——您了解吗?

    在工程领域,拖链作为一种重要的设备,广泛应用于各种自动化生产线和机械装置中。今天,我们就来了解一下延安55*175桥式工程塑料拖链。

    首先,55*175桥式工程塑料拖链是一种采用优质工程塑料制成的产品,具有重量轻、耐磨、抗拉强度高等特点。其尺寸为55毫米宽、175毫米高,可以满足不同场合的使用需求。

    其次,这种拖链采用了桥式设计,使得其承载能力更强,运行更稳定。在运动过程中,可以有效防止电缆、油管等内部组件受到磨损和损伤,从而延长设备的使用寿命。

    此外,延安55*175桥式工程塑料拖链还具有良好的抗化学腐蚀性能,适用于多种恶劣环境。在高温、低温、潮湿等环境下,仍能保持良好的物理性能,确保设备正常运行。

    总之,延安55*175桥式工程塑料拖链凭借其优越的性能和广泛的应用领域,成为了众多工程项目的。了解了这些,您是否对这款产品有了更深入的认识呢?在今后的工程项目中,不妨考虑使用这款拖链,为设备提供更好的保护。
