最近比较痴迷于ITX的装机，在闲鱼也看中了一个不太像机箱的机箱，于是在物色这套机子的配置，在这期间看中了华硕ROG STRIX Z790-I GAMING WIFI，于是就想办法搞了一块过来。
这块板子非常有妖板的潜质，有好几个很有意思的设计，可以看得出华硕是如何在非常狭小的空间和较多扩展性之间的选择，看看怎么做到“其功率传输能力与全尺寸巨头相匹敌”。
外包装方面依旧是ROG一贯的风格，暗黑色系搭配左上角红色的败家之眼非常瞩目。

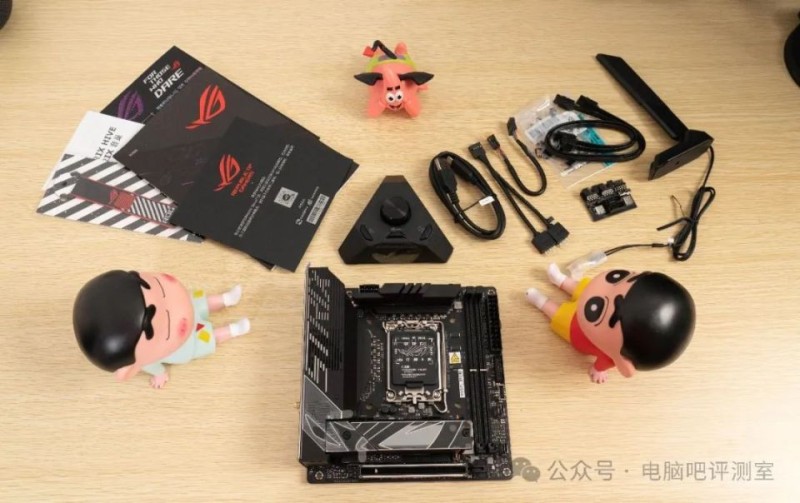

包装内大致这些东西，纸质说明好几份，两个转接的设备，WIFI天线和一些连接线。

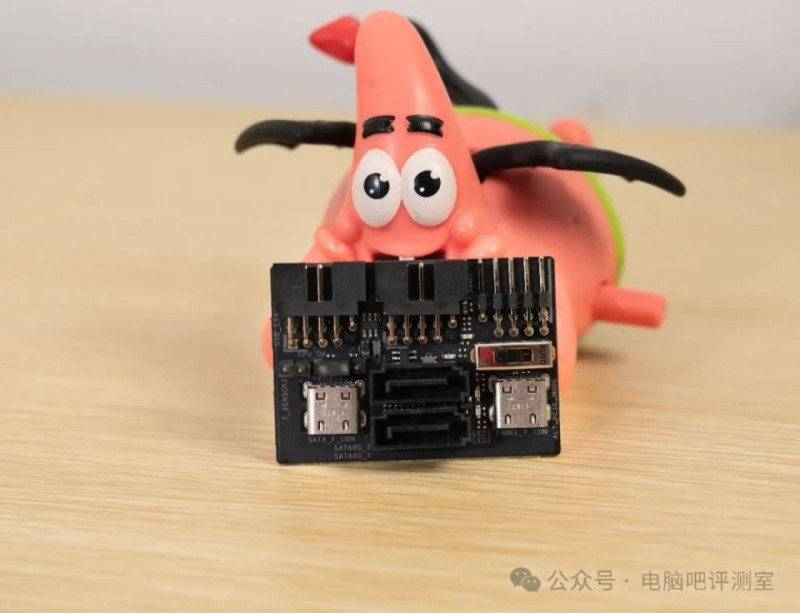

其中一个转接器名为 ROG FPS-II 扩展卡，为了节约ITX宝贵的主板空间，所以将USB2.0跳线、SATA接口、前置I/O跳线放在了一块小型PCB上，通过USB-C转接，将主板从2D平面转换成3D立体面，更好的利用主板空间。像这样的空间利用到极致的做法主板上一共有三处，这里只是其中之一。
当然这个东西只是做成了USB-C的摸样，实际上不是USB接口。

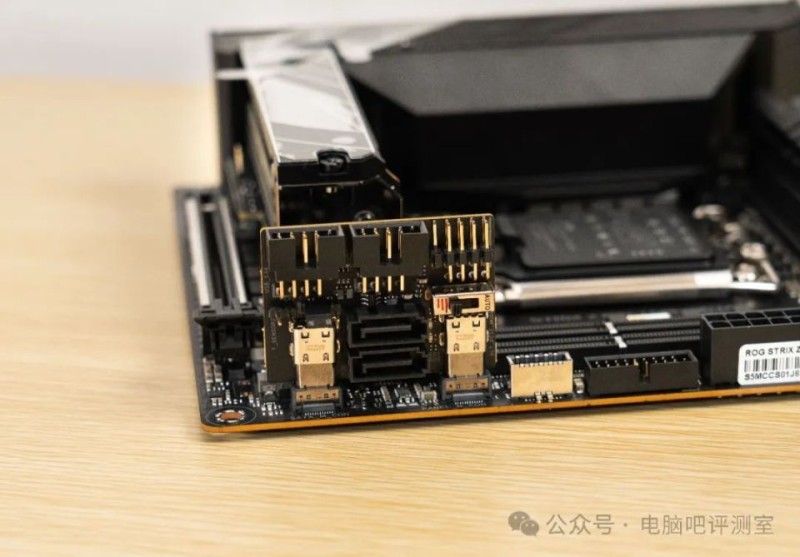

安装在主板上就是这个样子的，属于必不可少的配件之一。
ROG FPS-II 扩展卡上还有一个PCI-E 信号切换开关，用于切换CPU直出PCI-E信号的版本。

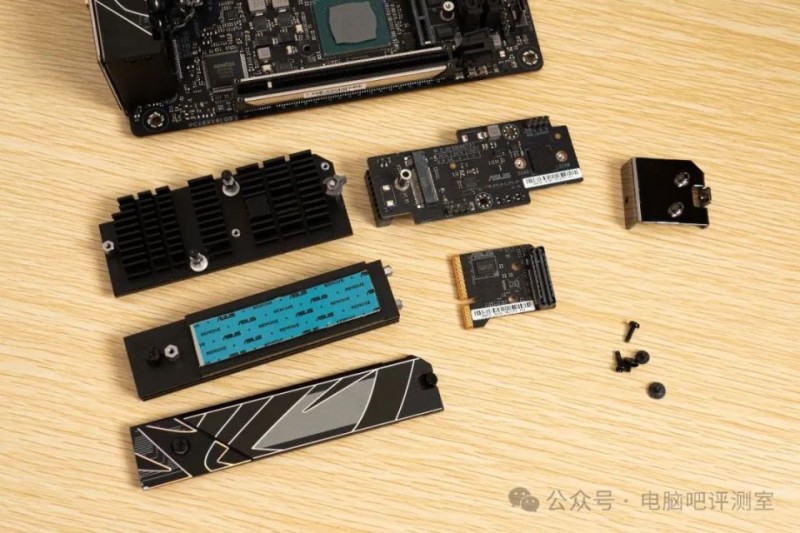

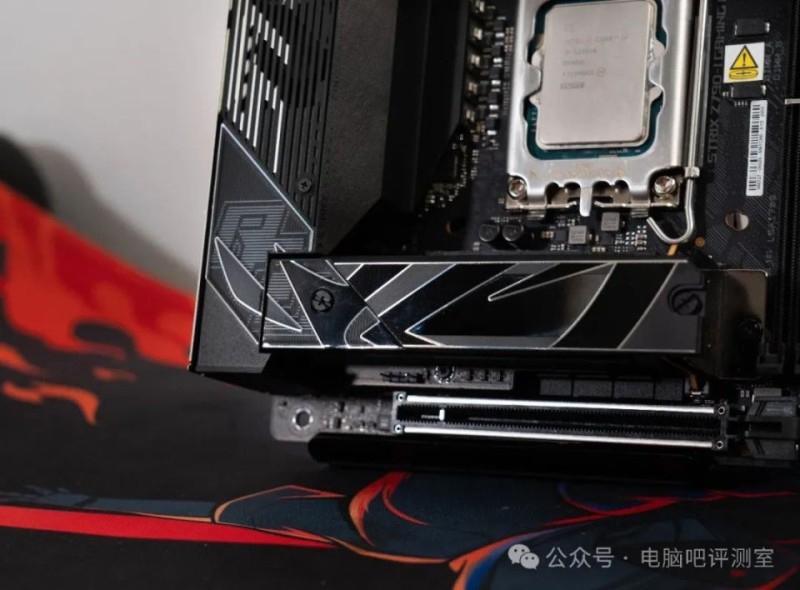

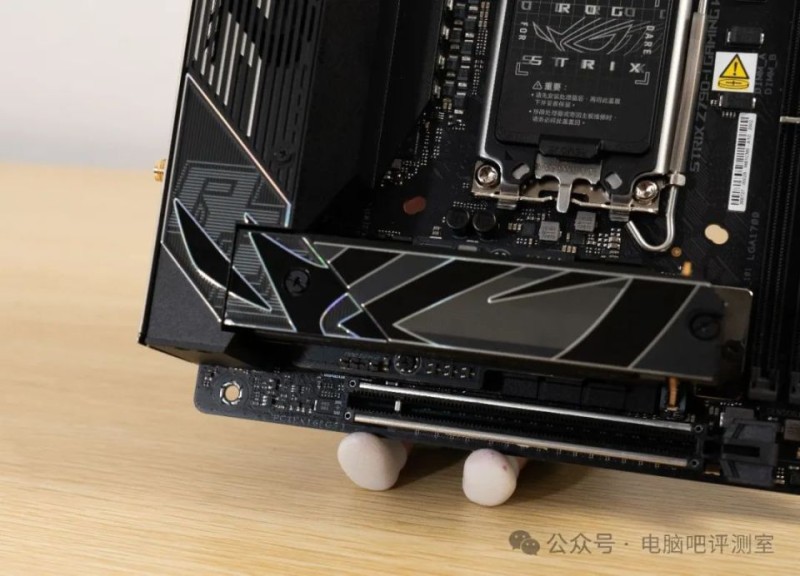

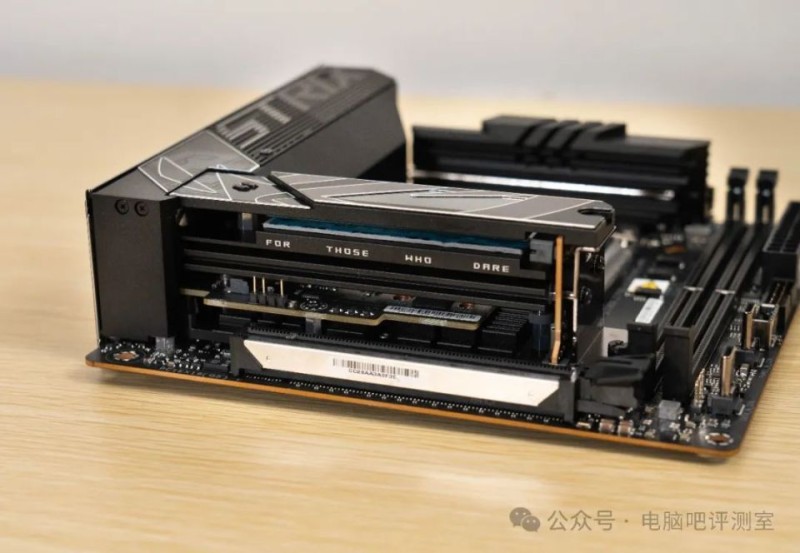

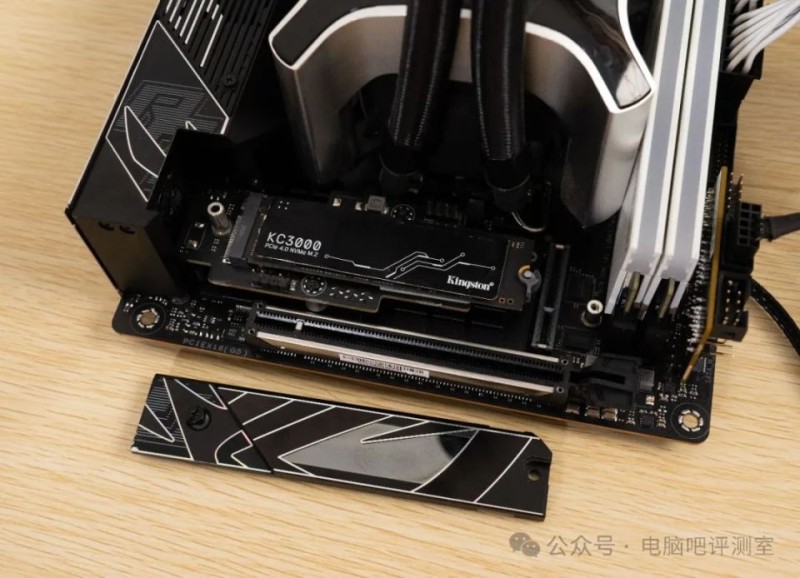

主板上对空间利用到极致第二处在M.2硬盘区域，在这一区域华硕将主板的立体空间利用到了极致，一共有六层的功能区域，最底层为PCH芯片，芯片之上则是PCH专用散热片「和中层M.2硬盘不接触」；第三层则是支持PCI-e 5.0的下M.2硬盘位；第四层为散热夹层，负责上下双M.2的散热；第五层为支持PCI-e 4.0上M.2硬盘位，最顶层则是上M.2硬盘的散热马甲。
如果说常规主板都是单层平房，那华硕在ROG STRIX Z790-I GAMING WIFI上就盖起了一栋六层小楼，在下层M.2的PCB上还有两个RGB的灯控跳针。
传统ITX主板一般会将一个M.2接口设计在主板背面，受限于空间设计往往没有任何散热，并且会和PCH之间互相影响，华硕的小楼设计则避免了这样的情况，尽管还是会有一定的积热。

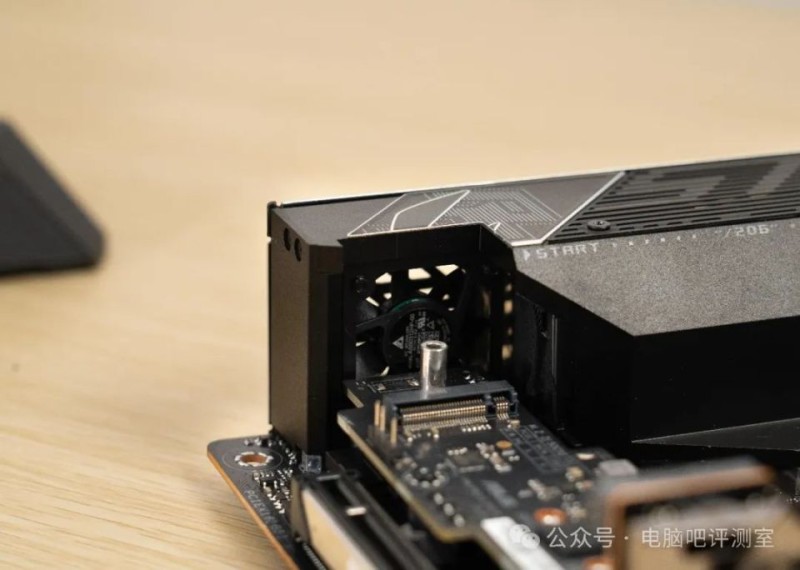

这一区域的妖板设计到此为止还没有结束，在拆下所有模块后可以发现在主板背板这一侧还有一枚3CM的专属散热风扇，用于给这一栋6层小楼散热。
到这里细心的朋友已经发现了，主板左下角似乎缺少了常见的音频电容，这里便可以引入第三处将空间利用到极致的设计。

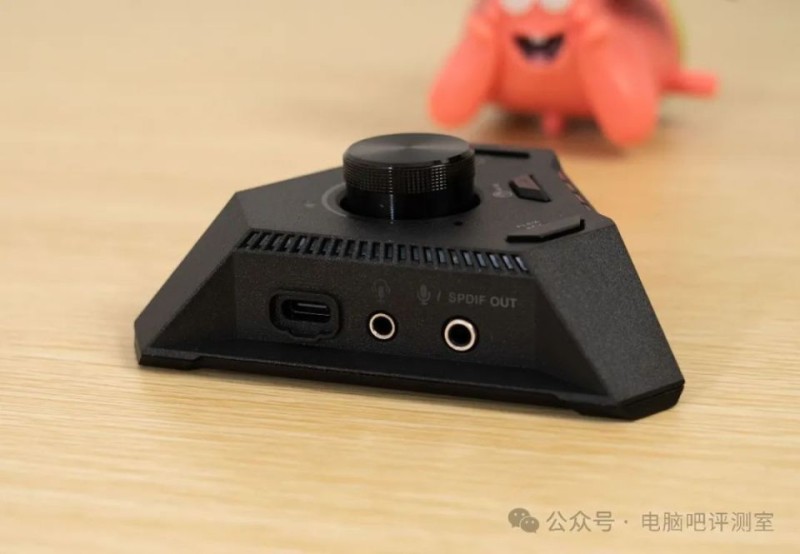

在配件中有这样一个三角形的东西，通过一根USB-C线材与主板相连，也是第一次见到这样的东西，实际上华硕ROG STRIX Z790-I GAMING WIFI主板上是没有任何音频芯片的，相关芯片被做进外置的扩展坞了，类似于USB声卡。

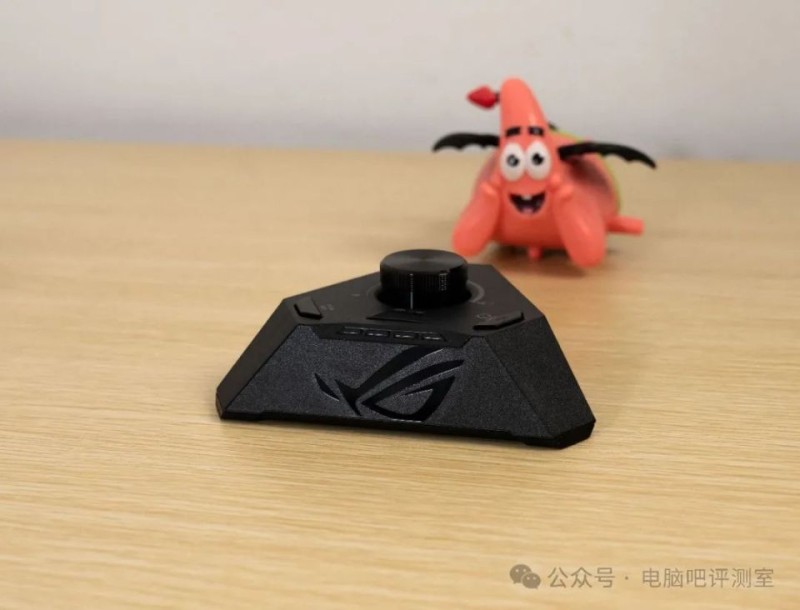

国行版本称之为ROG Strix Hive，而台湾省官网则汉化称为音巢，除了外置音频之外，这个小东西还可以一键超频、刷BIOS等操作，并且提供了一个USB-C和一个USB-A接口，所以似乎称之为音巢也有些片面。
外置音频的设计同样是为了节约主板上的空间，将主板上的空间利用最大化。

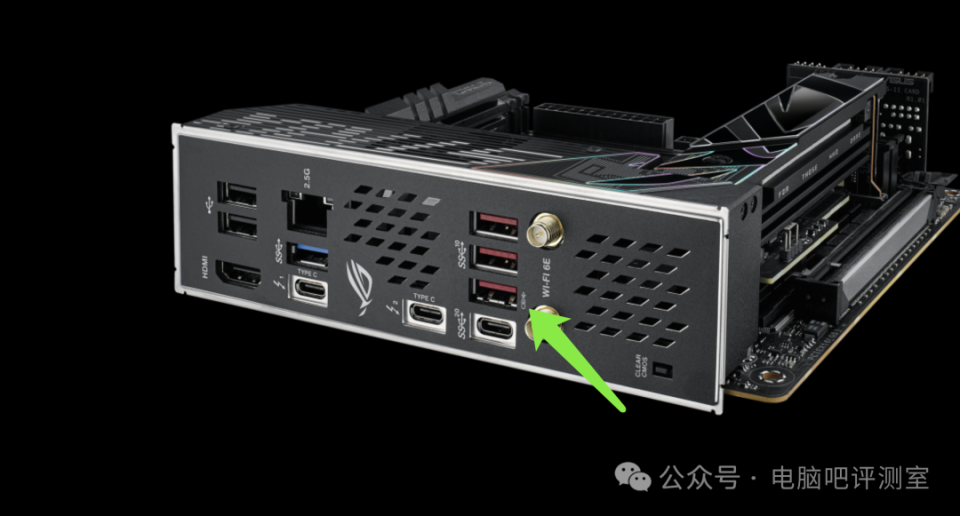

背插接口用一张官方的图片说明吧，其中绿色箭头标注的是官方建议用于外接音巢的USB-A接口，不过实际测试在其他的USB-A接口也是可以使用音巢的。
USB接口方面一共是6个USB-A「两个2.0、三个3.2 gen2、一个3.2 gen1」，三个USB-C「两个雷电4，一个3.2gen 2X2」；音巢可以额外提供一个USB-C 3.2gen2和一个2.0接口。
后置其他接口还有一个HDMI 2.1和2.5G网口，在ITX版型上提供的接口可以算非常丰富了，共计10个USB接口。

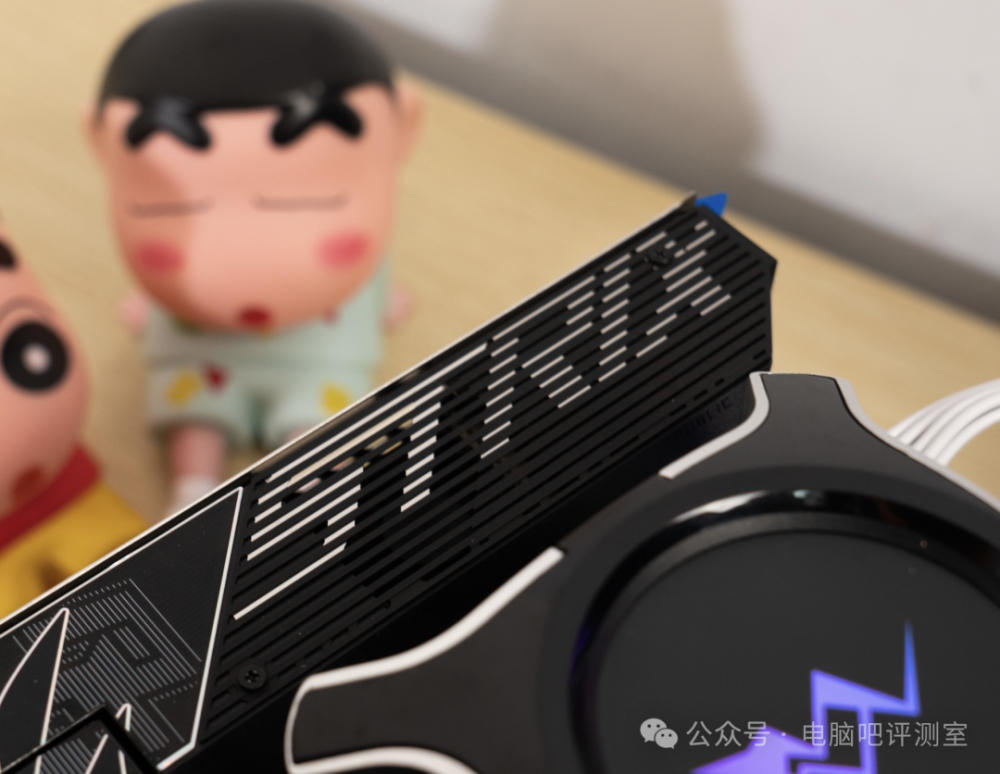

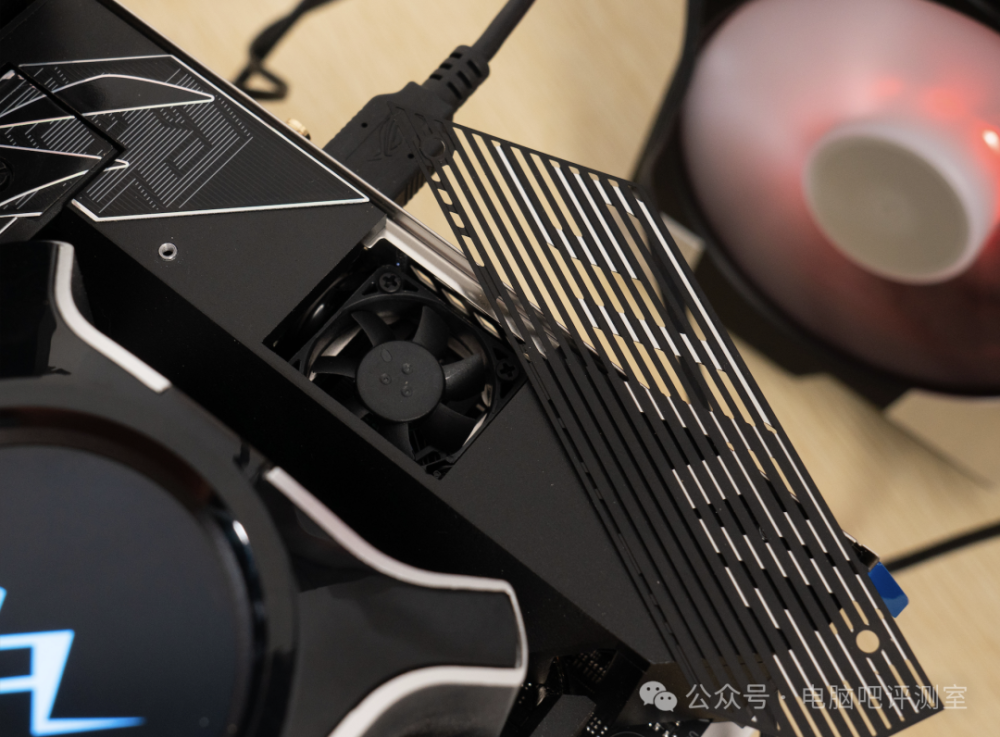

主板MOS散热下隐藏了一个小风扇，尺寸和M.2硬盘一样大，这个风扇只有在高负载时才会启动，日常使用不需要担心噪音问题。

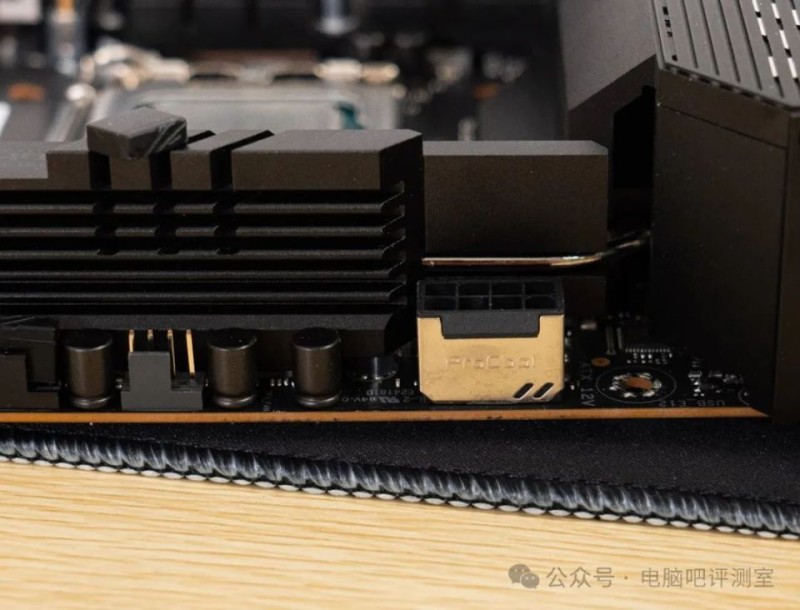

CPU 8PIN供电插座有金属加强。

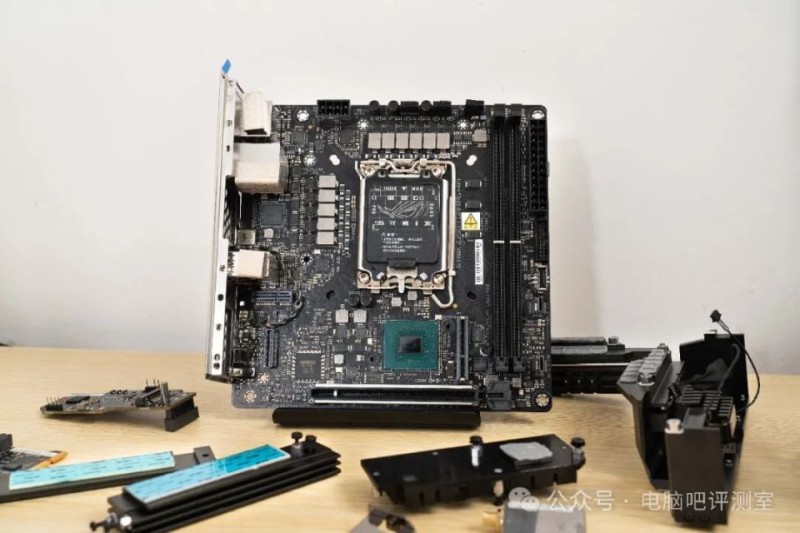

拆下MOS的散热马甲就可以露出完整的PCB了，主板的三个风扇接口均在主板上方，尽管部分组件已经外置，但是主板上还是密密麻麻的有一些堆料

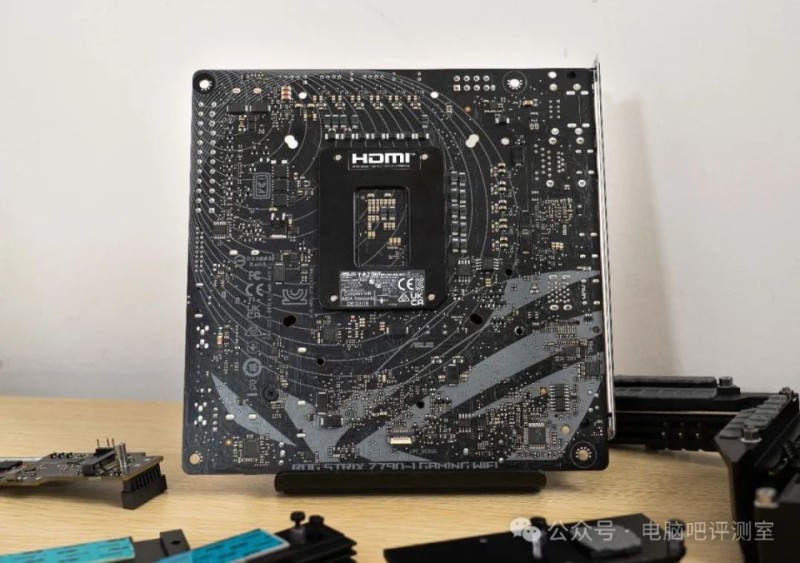

主板背面芯片比较少，基本上主要芯片都在正面，接下来是主要IC分析，首先是主板正面的IC。

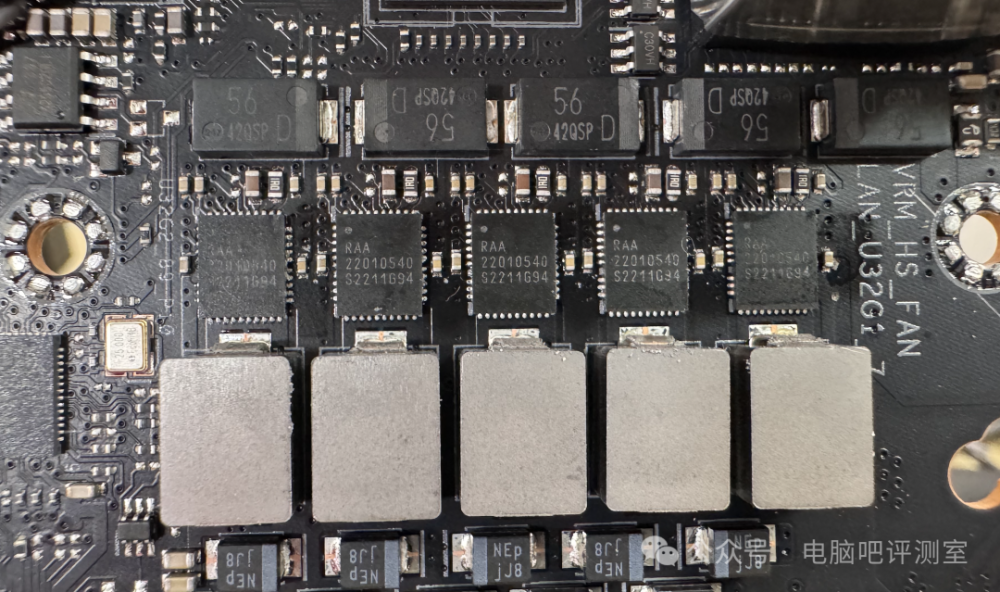

CPU供电采用10+1相，丝印为RAA 22010540 单相最大105A电流，采用一体式直出Dr.MOS。
这张图能够看见上方的FAN接线座的防氧化塞都是败家眼的形状~

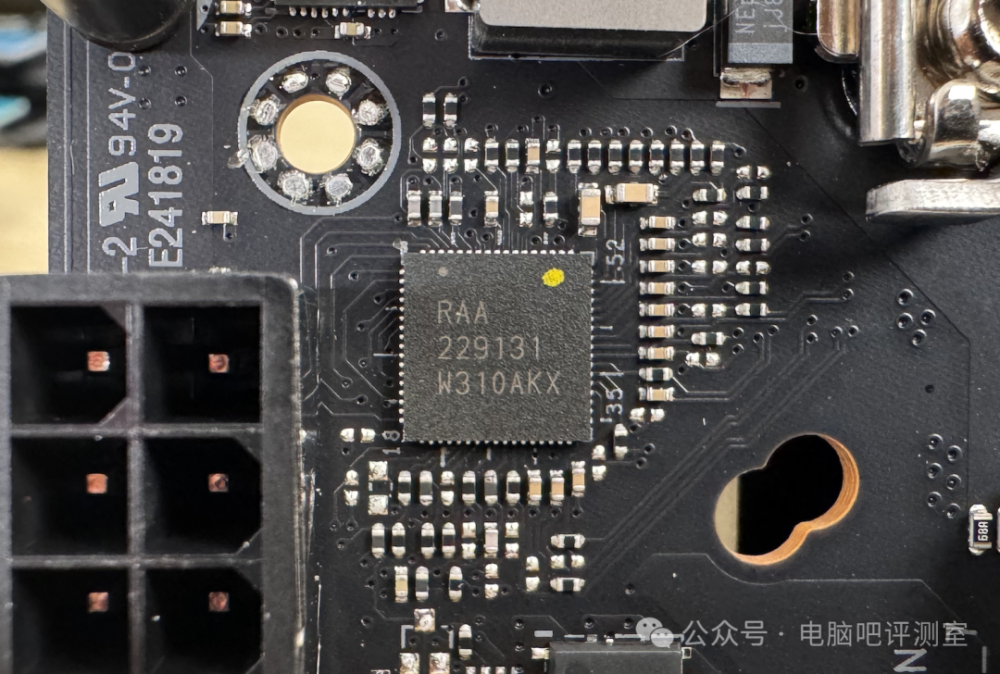

供电控制芯片丝印RAA 229131,目前很多旗舰级Z790采用的是这款PWM控制器，还算比较常见。

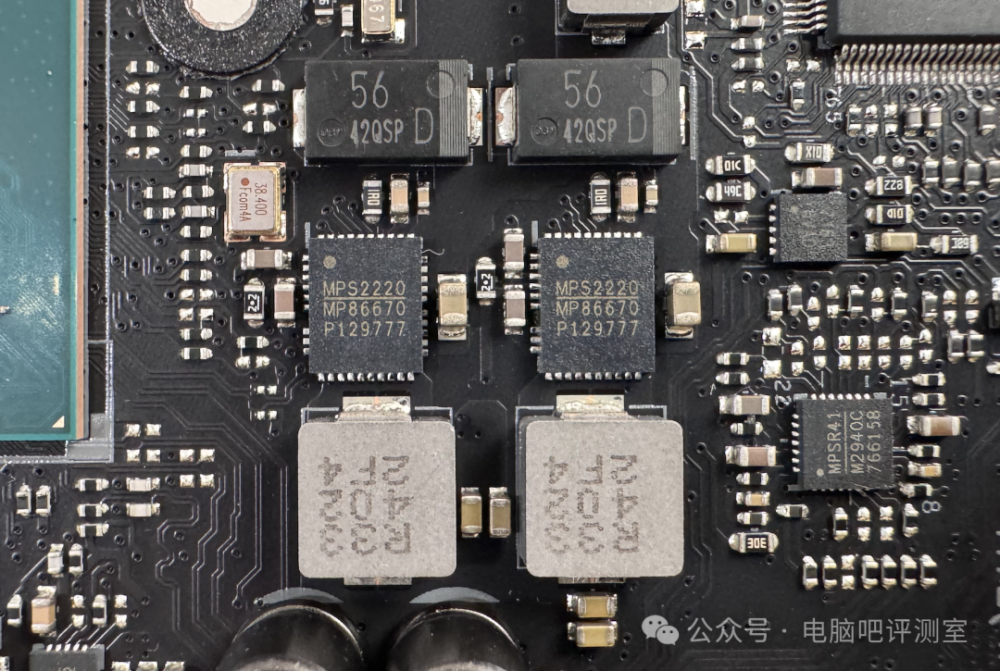

南桥由两颗MP86670提供供电，MP86670整合了控制IC和上下桥MOS，最大可以承受70A电流。

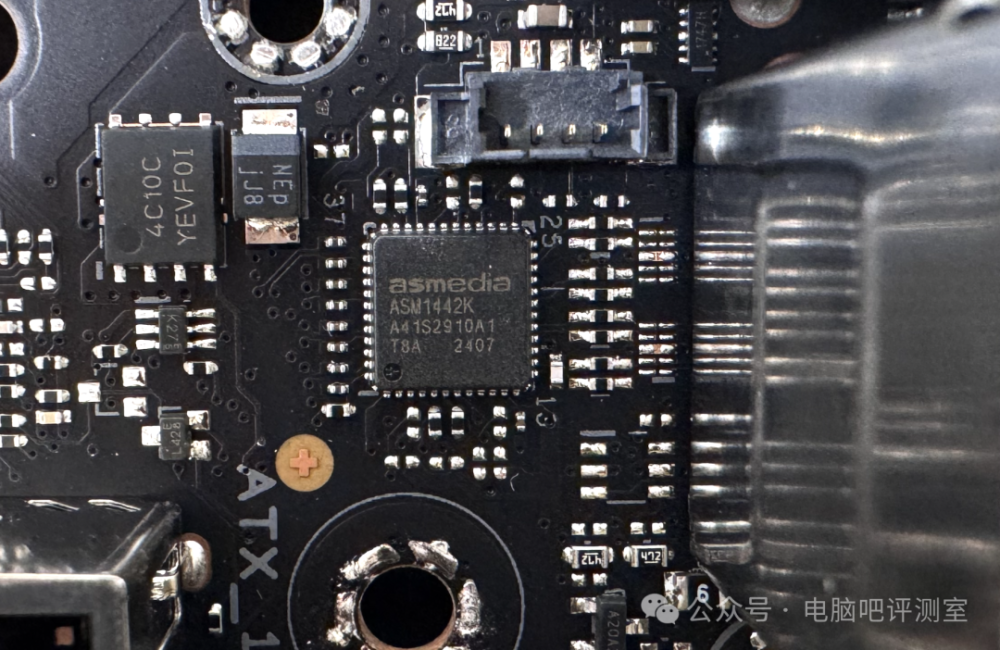

主板输出方面，除了两个雷电接口之外「DP」还有一个HDMI2.1，通过祥硕ASM1442K 提供，最高支持4K 60Hz。

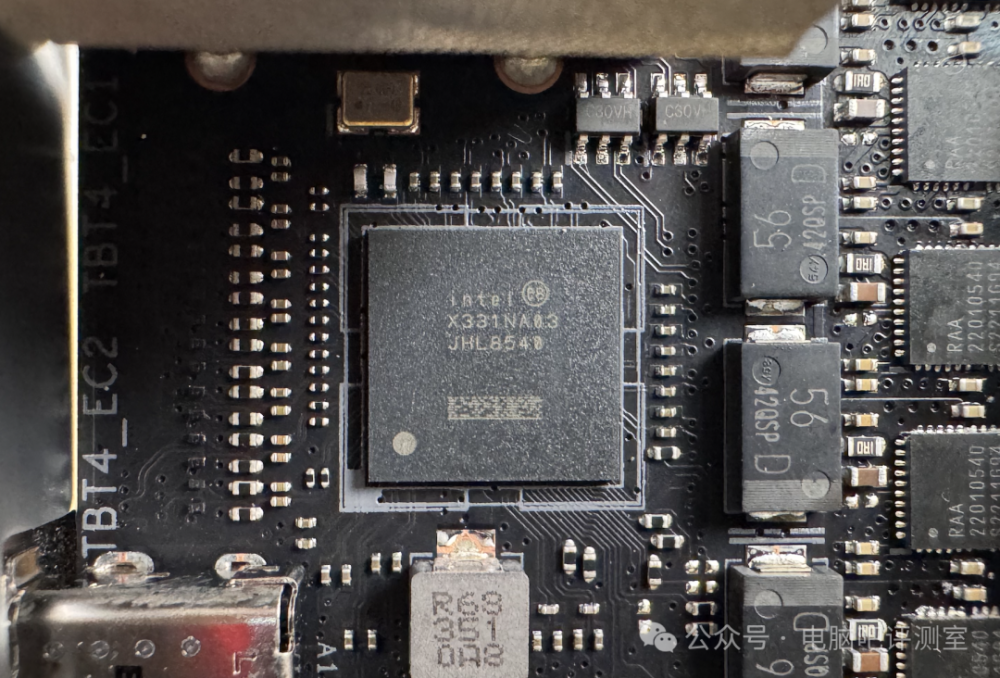

两个雷电4接口由英特尔JHL8540提供支持，采用的是PCI-E3.0 X4，提供两个雷电4接口，并支持DP1.4a。

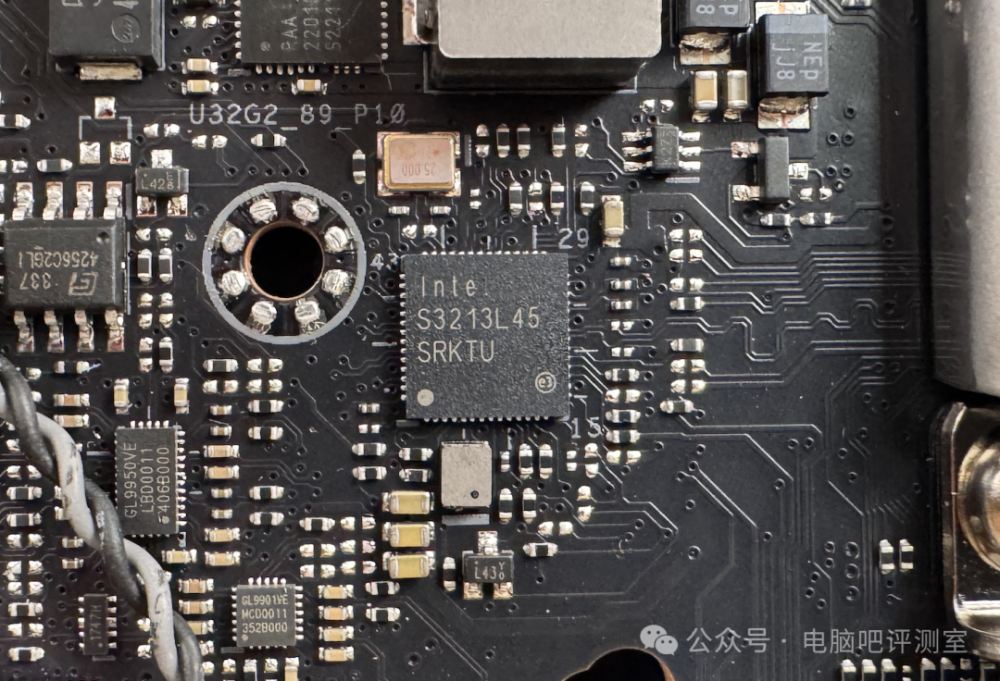

有线网卡方面，由英特尔SRKTU提供2.5G网口支持，其实就是大家常见的英特尔 I226-V。
无线网卡也是英特尔提供的，型号为AX211BGW，也是非常非常常见的一款无线网卡，支持WIFI 6E和蓝牙5.3，无线最大速率2.4Gbps。

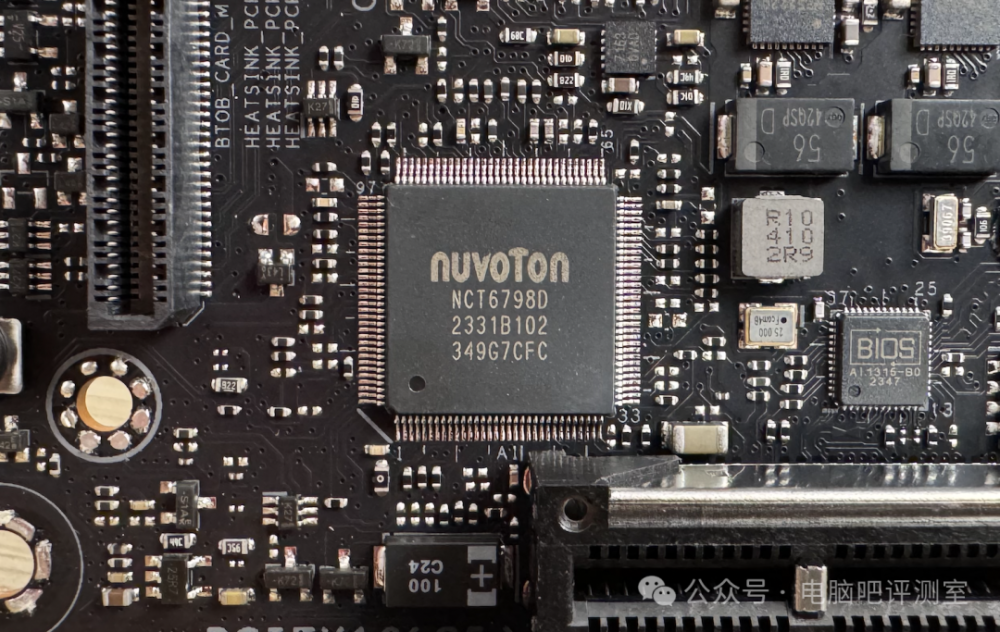

监控芯片型号是NCT6798D，负责提供主板各个硬件的运行温度、电压、风扇转速等情况。

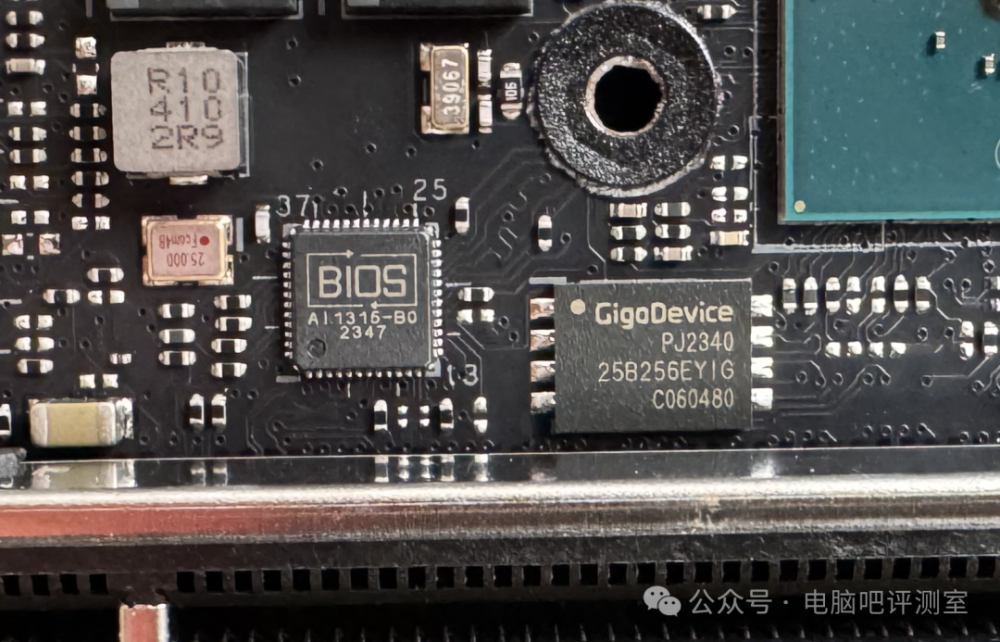

主板bios存储芯片由兆易创新提供，丝印为25B256EYIG，容量是256Mb。
边上一颗芯片印有BIOS字样，查不到具体信息，推测是提供了免U一键刷新BIOS的功能。

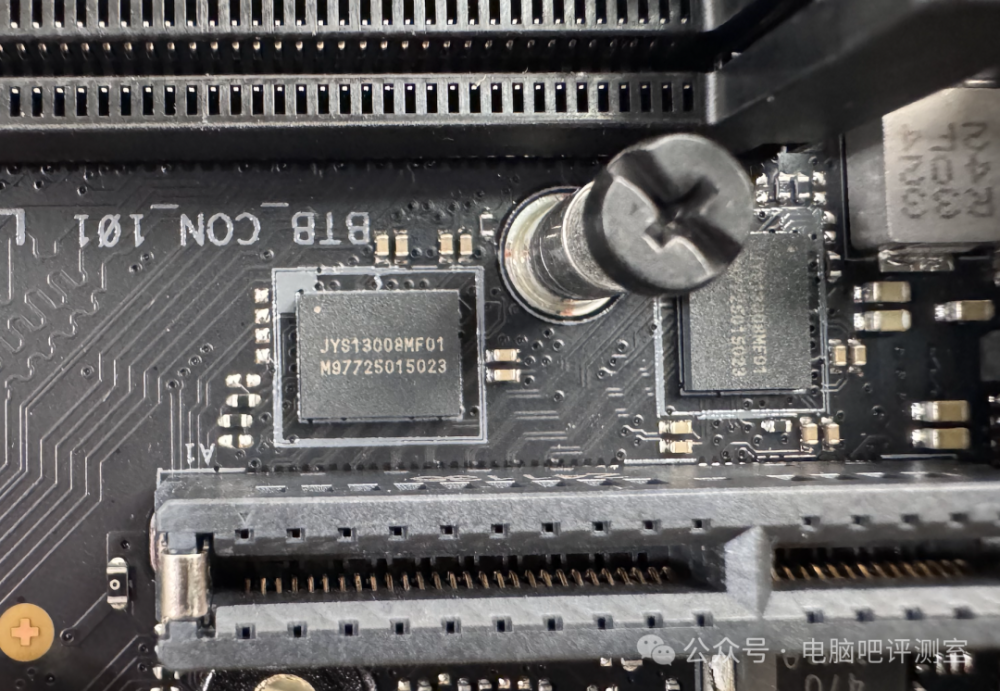

颗 LERAIN JYS13008 PCI-E 5.0 X2 切换芯片，负责将CPU提供的PCI-E 5.0信号转换提供给M.2 Gen4。

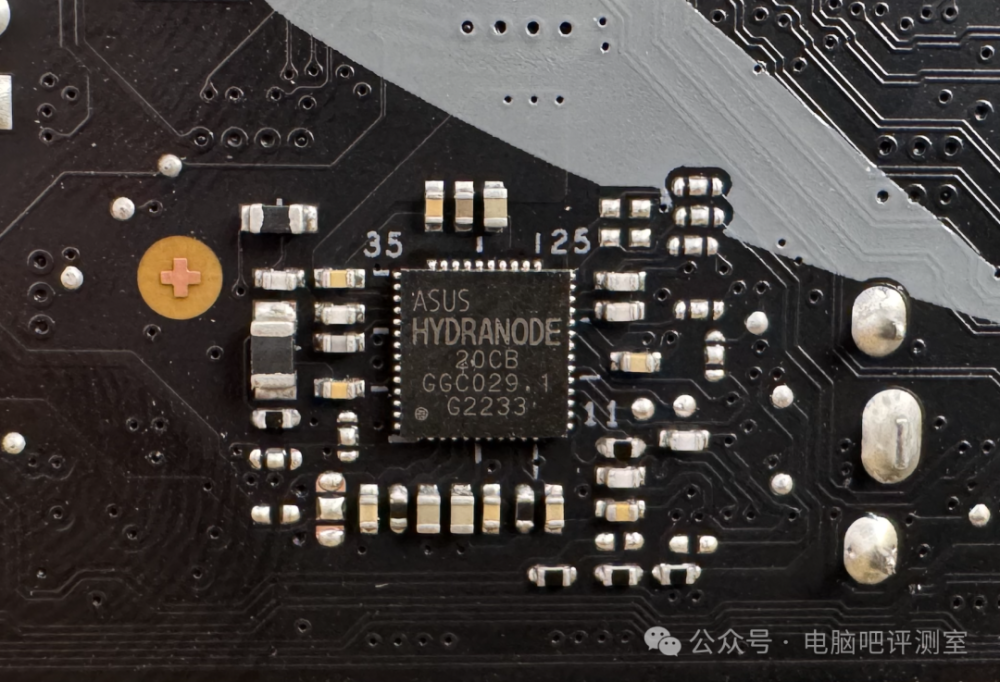

接下来的两颗芯片处于主板背面， 这个芯片属于华硕定制的，启用后可以控制接入风扇分线器的风扇，需要风扇支持HYDRANODE功能。

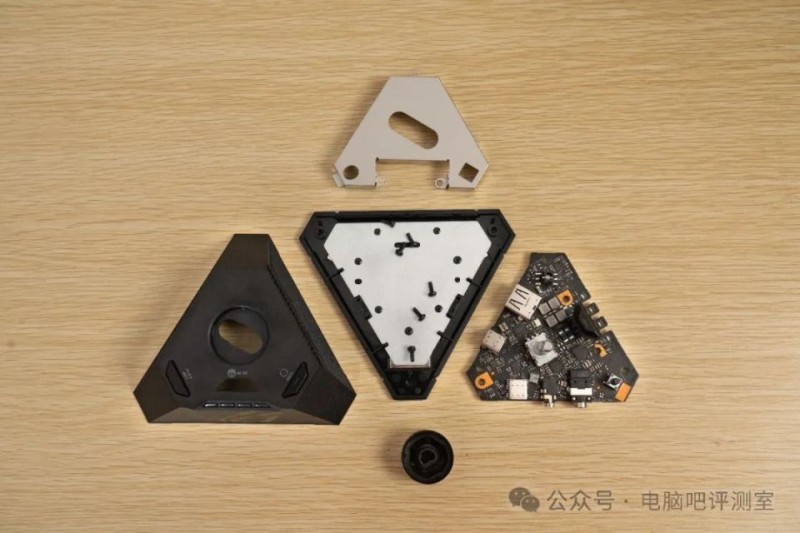

音巢部分拆解如上图，底座为内有金属配重和磁铁，可以吸附在金属上，比如机箱上。

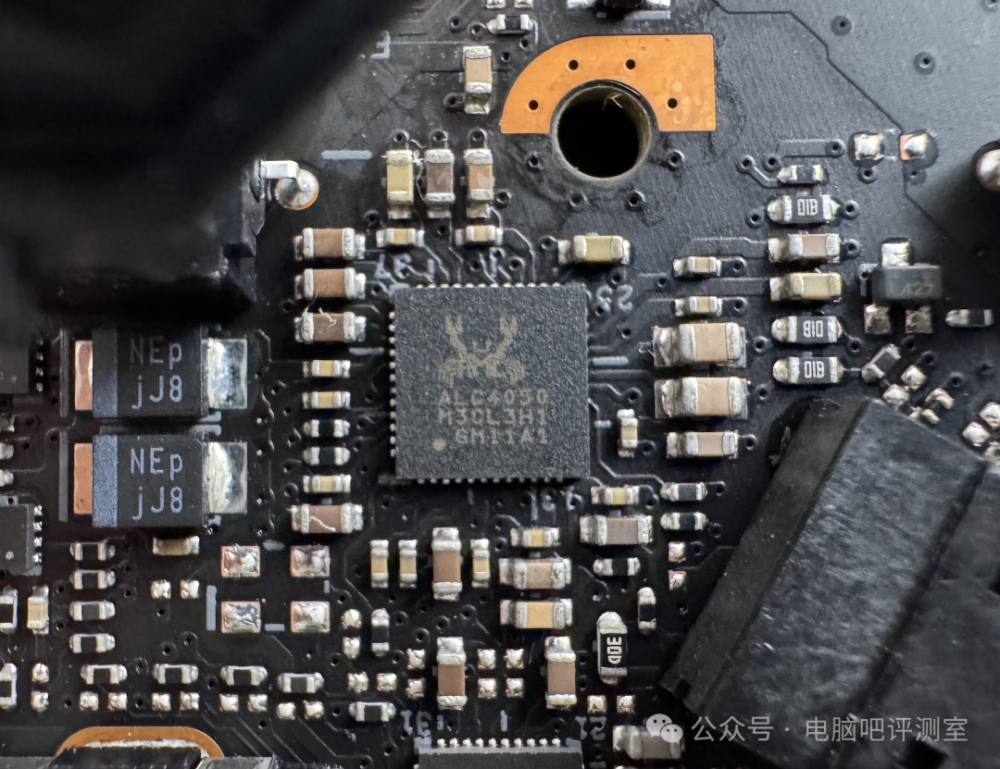

外置音巢拆解后，音频芯片由瑞昱提供型号ALC4050，属于低功耗USB音频芯片，兼容USB Audio Class 1.0和USB2.0全速，不需要额外的驱动软件，支持免驱使用即插即用，内部DAC支持44.1~384KHz和ADC支持44.1~192KHz采样率。

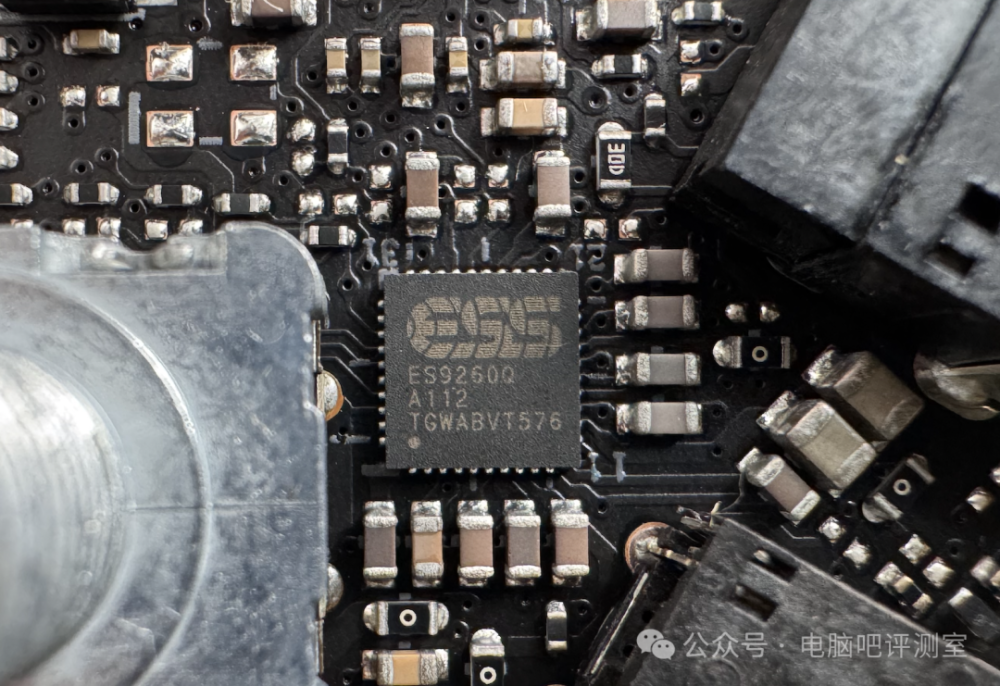

解码芯片来自ESS ES9260Q，低功耗HIFI级的解码芯片，也多用于USB外接音频使用，提供了通话降噪功能。

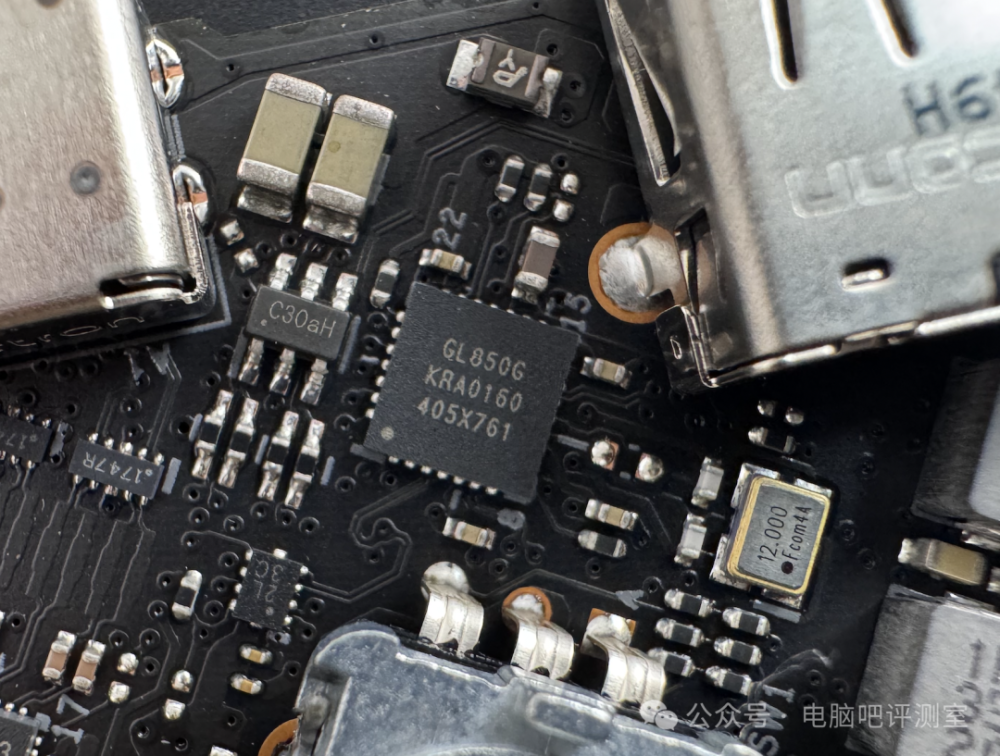

USB2.0 HUB芯片，丝印GL850G，具有低功耗的特点，最多支持四个USB2.0接口，其中音巢的一个USB-A接口为USB2.0，想必ALC4050的USB 2.0接口就是由该芯片提供。

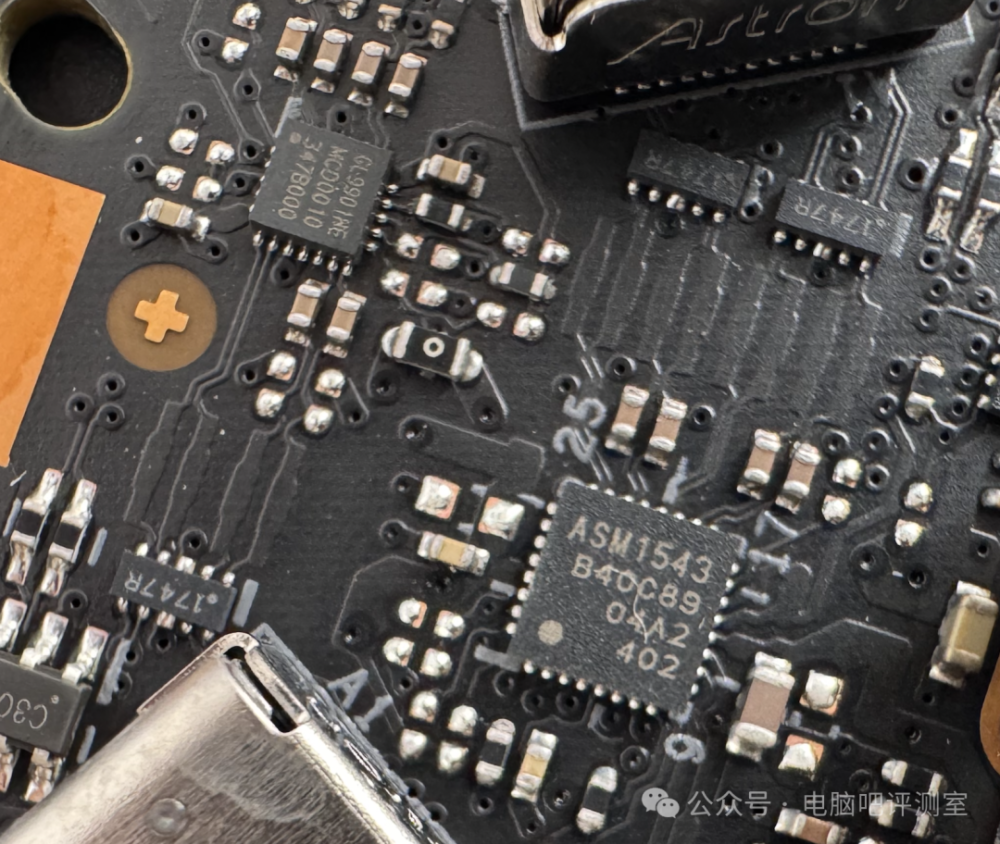

USB-C 「USB3.2 Gen 2」接口由ASM1543 信号拆分多路复用开关提供。
左上角那颗芯片丝印GL9901N，是一款低功耗的2通道10 Gbps线性重驱动，简单来说就是延长USB3.2 Gen2的有效信号，信号增益，保持数据的有效性，降低干扰，延长数据线长度。

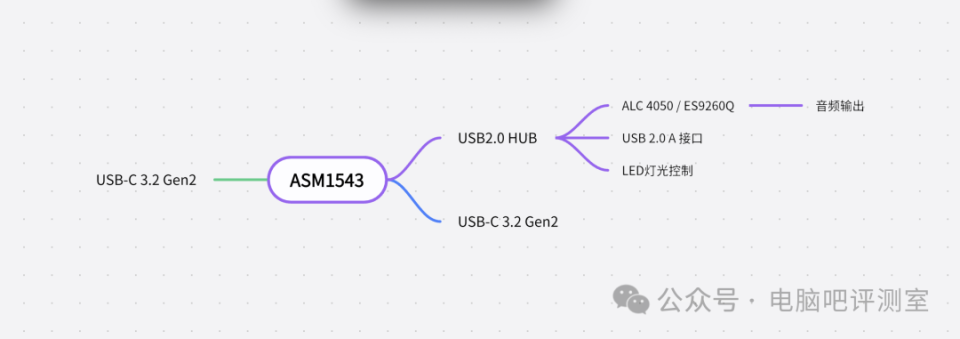

音巢部分的拓扑图大概是这样的，由USB-C引入3.2 Gen2的信号源，借由ASM1543信号复用再引出一个USB-C 3.2 Gen2，同时再由GL850G引出USB2.0信号，提供给ALC4050声卡以及一键刷BIOS和板载指示灯，并且提供了一个USB2.0 A口输出。
也就是这一套一进一出没有损失一个USB-C 3.2 Gen2接口「带宽肯定有影响」，还顺便提供了声卡、USB-A、音量控制、一键超频、一键刷BIOS、系统状态指示灯等功能，这个设计非常的巧妙，奈何没文化，一句666 足矣形容。

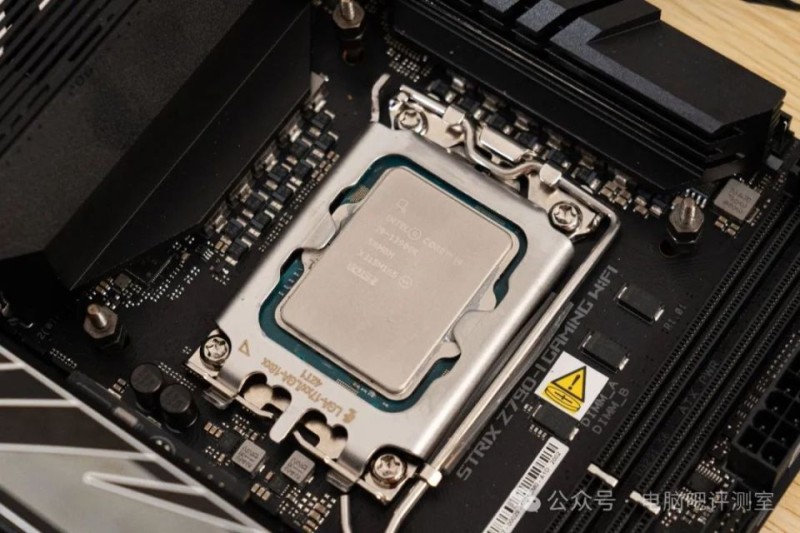

测试方面使用I9 13900K作为负载，作为参考CPUsp96分，P核105分E核78分，2024/2/21日bios测得。采用开放式平台，室温在26度左右，热成像使用的是海康微影P20MAX。
测试使用的散热器是鑫谷昆仑360二代一体式CPU散热器，充分满足CPU散热需求。

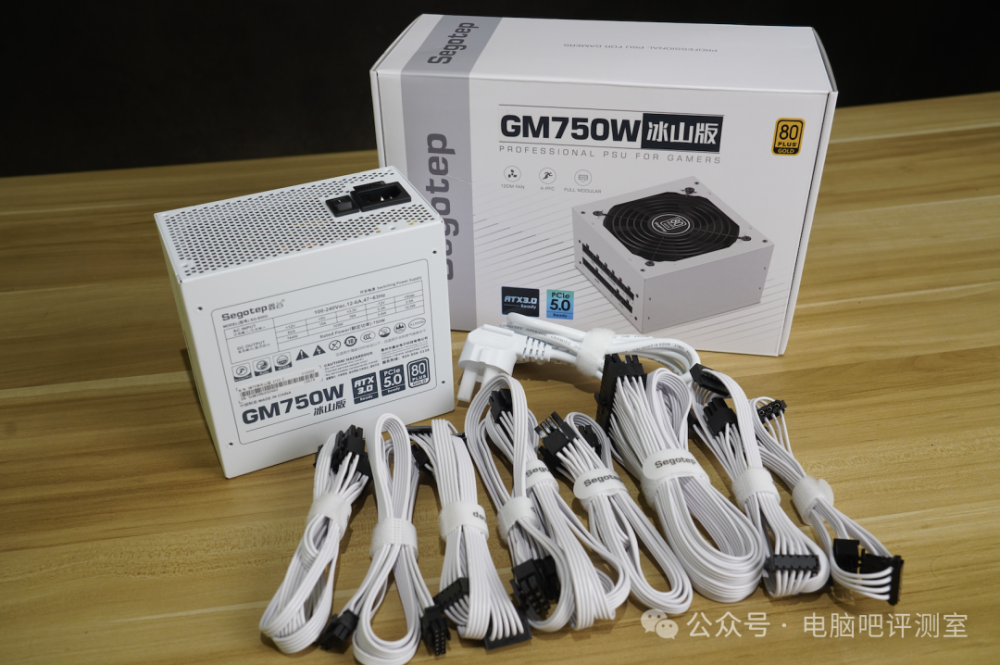

测试使用的电源是鑫谷GM750W电源。

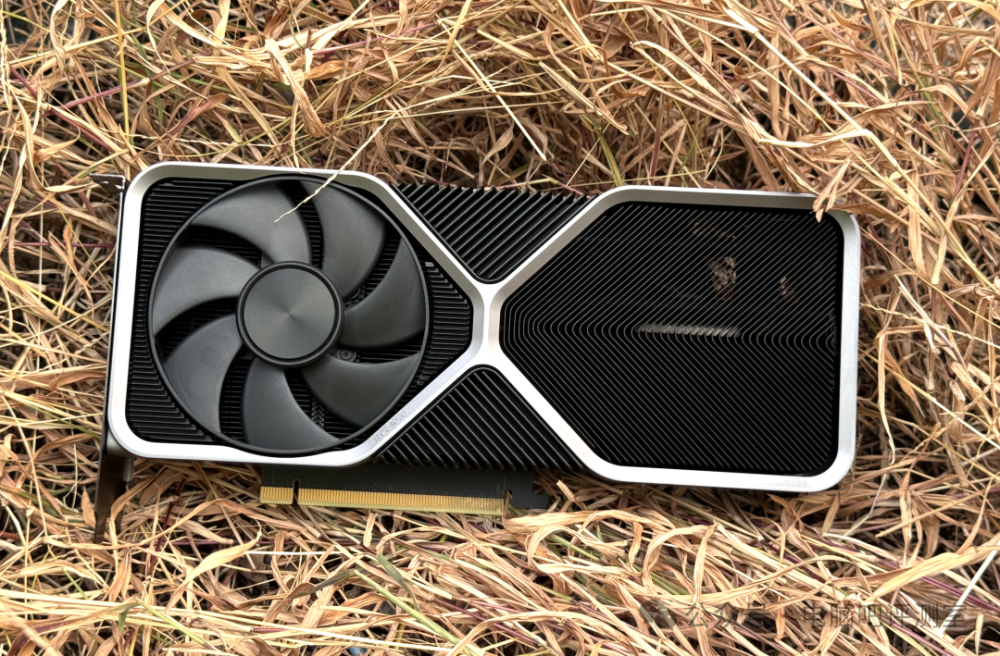

测试使用的亮机卡为RTX4070 FE。

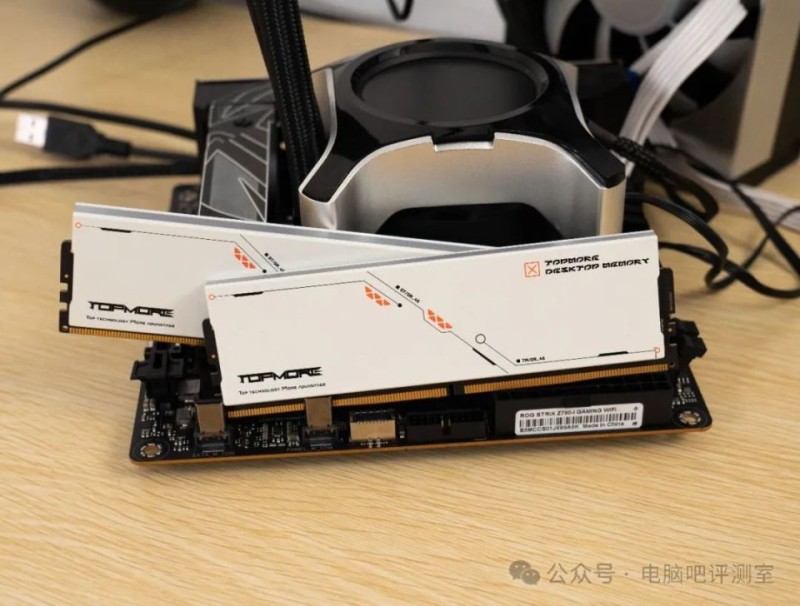

内存为达墨 日蚀 DDR5 6000 24G *2套条
系统盘为金士顿KC3000 1T。

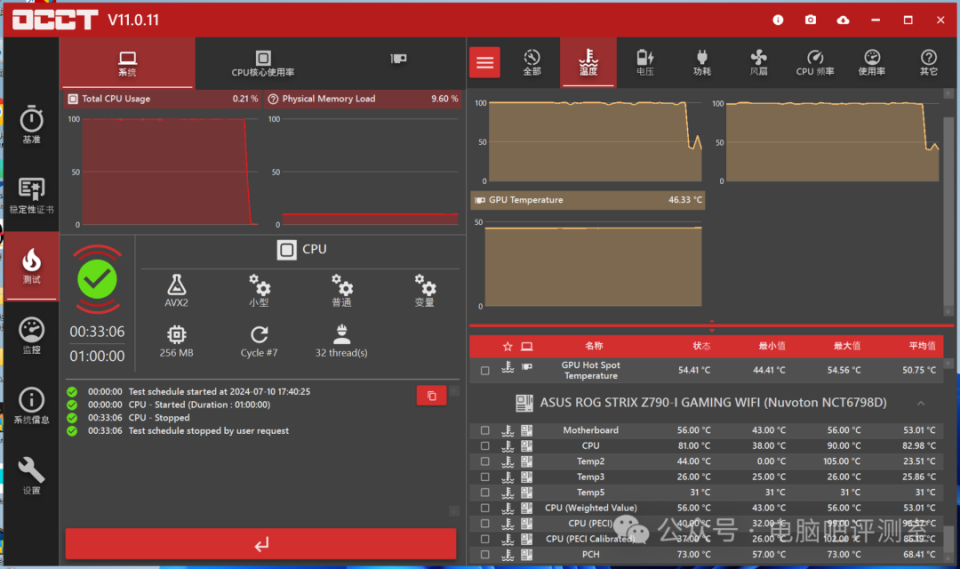

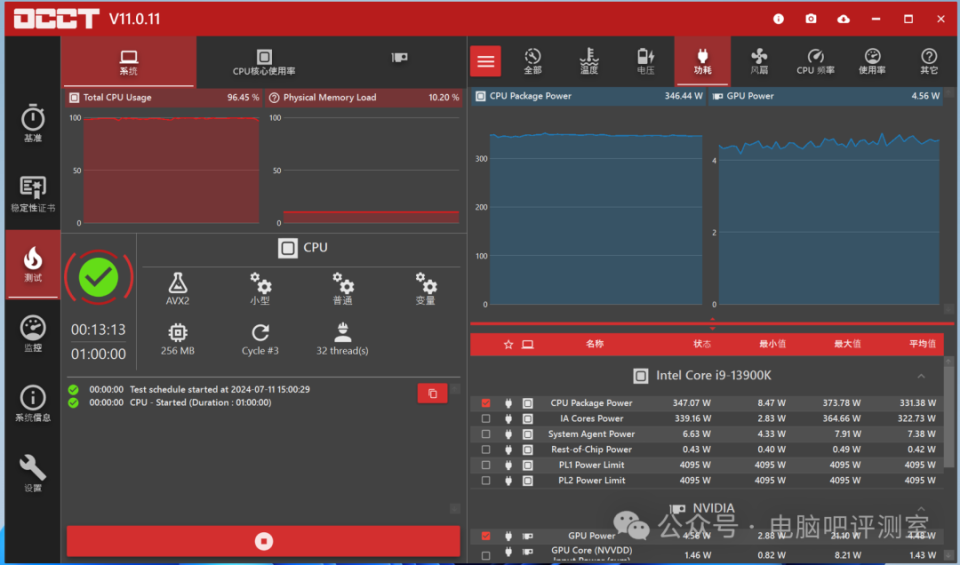

测试使用OCCT烤鸡半小时，最终CPU功耗稳定在340W左右，虽然是ITX的小版型，但是也能遭受I9 13900K的蹂躏，能够满足I9的长期运行。

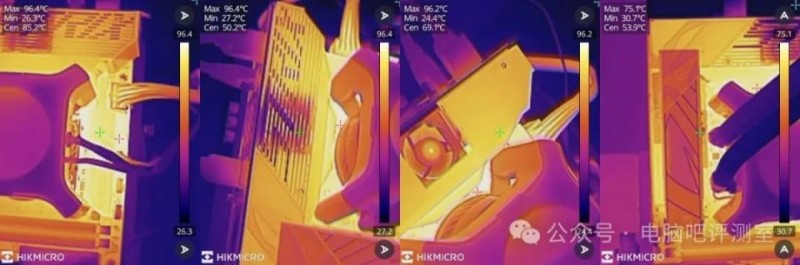

使用热成像拍摄，其中CPU上方较小的MOS散热温度在85度左右，较大的MOS散热温度在69度，M.2小楼顶层温度在54度左右；
主板靠近MOS的区域则是接近百度的高温，相对温度还是偏高的，实际上主板的PCB本身富含铜元素，PCB本身具备一定散热能力，ITX版型较小加上元件之间较为紧凑，所以温度偏高也是正常的。
考虑如此高温，如果较长时间满载的情况下还是建议搭配I7使用。
测试完成后顺便可以看下其他元件的温度，其中PCH芯片已经被烤到73度了，主板上基本没有哪是不热的。

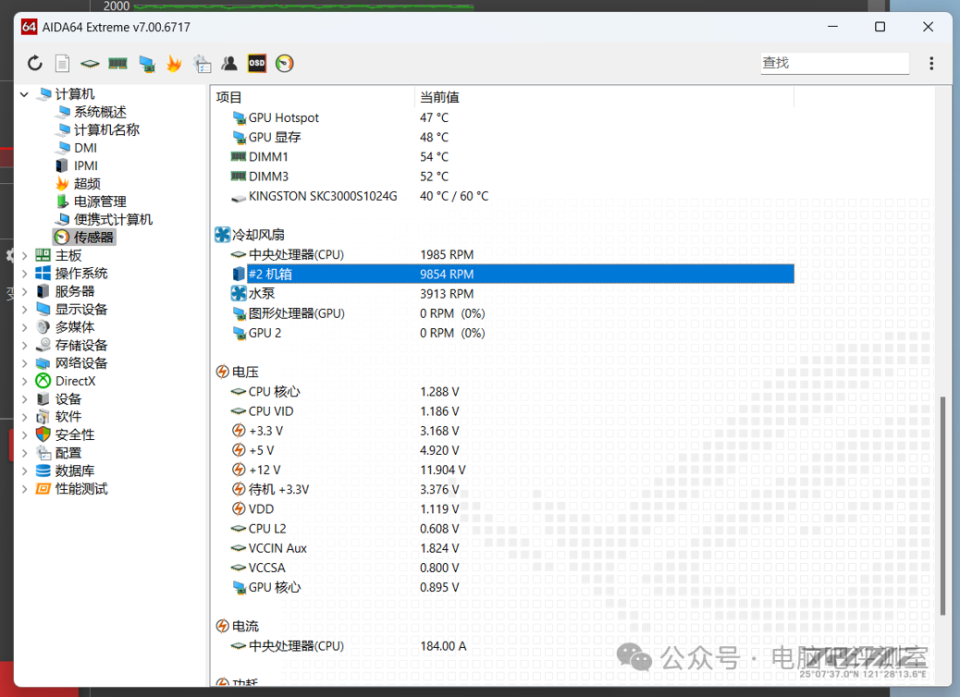

得益于M.2小楼隔绝热量，所以顶层的M.2硬盘温度还在40度左右，不过主板自带的两枚3CM风扇好像看不到转速，AIDA64只检测到一个机箱风扇转速接近万转「实际上我没接额外的风扇」
华硕ROG STRIX Z790-I GAMING WIFI ，用ITX小小的版型能够完成I9烤机的测试，符合了官方对于他“其功率传输能力与全尺寸巨头相匹敌”的宣传，不过实际长期满载温度确实不算低，建议还是搭配I7使用，刚好我装机就是搭配I7，非常巴适。
华硕通过三处将空间利用到极致是设计，将传统主板的2D平面转换成3D空间利用，极大的降低了主板上非必要元件占用空间，给10+1相供电挪出宝贵的空间；
同时又巧妙的利用音巢的设计，将USB-C 3.2 Gen2 信号源复用，不损失一个USB的接口情况下带来了更多丰富的功能，借了一个USB-C还了4个接口和一键超频等功能，属实是非常的秀技；
M.2六层小楼的设计避免了传统背插M.2无散热的弊端，多层M.2的设计不仅有效缓解M.2硬盘的散热同时也便于用户安装硬盘。
整体来说，ROG STRIX Z790-I GAMING WIF 供电能力出众，媲美全尺寸版型，巧妙的设计也提供丰富的扩展能力，非常接近全尺寸主板了，预算充足非常值得推荐，组装一台性能小钢炮。
